物竞编号 | 03HG |
---|---|

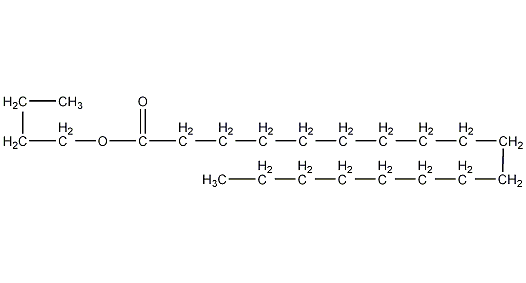

分子式 | C22H44O2 |
分子量 | 340.59 |
标签 |
十八酸正丁酯, 十八酸丁酯, 硬脂酸正丁酯, 硬酯酸丁酯, 十八碳酸丁酯, Butyl octadecanoate, Butyl stearate, 润滑剂, 防水剂, 化妆品的基料, 鞋油光泽剂, 增塑剂, 脱模剂 |
CAS号:123-95-5
MDL号:MFCD00026669
EINECS号:204-666-5
RTECS号:WI2900000
BRN号:1792866
PubChem号:24899626
1. 性状:纯品为白色晶体,一般为无色或微黄色的蜡状固体或液体。
2. 沸点(ºC,101.3kPa):222~225
3. 熔点(ºC):27.5
4. 相对密度(g/mL,20/4ºC):0.860
5. 折射率(20ºC):1.4456
6. 黏度(mPa·s,25ºC):8.26
7. 闪点(ºC,闭口):160
8. 闪点(ºC,开口):187.8
9. 燃点(ºC):355
10. 蒸发热(KJ/kg):100.1
11. 电导率(S/m,30ºC):2.1×10-13
12. 蒸气压(kPa,20ºC):0.17×10-6
13. 体膨胀系数(K-1):0.00083
1、皮肤/眼睛刺激:人皮肤标准德雷兹染眼实验:500mg/24H 对皮肤有中等强度的刺激作用。
2、急性毒性:大鼠经口LD50:32gm/kg
大鼠经腹膜腔LD5O:>32gm/kg
大鼠皮下LD50:>32gm/kg
3、生殖毒性:大鼠(雄,交配前10天)经口TDLO:418gm/kg/10W
4、属微毒类。大鼠经口LD50为32g/kg。以含有1.25%和6.25%硬脂酸丁酯的饲料饲养大鼠两年未出现不良影响。
该物质对环境可能有危害,对水体应给予特别注意。
1、 摩尔折射率:105.1
2、 摩尔体积(cm3/mol):395.1
3、 等张比容(90.2K):932.1
4、 表面张力(dyne/cm):30.9
5、 极化率(10-24cm3):41.92
1.疏水参数计算参考值(XlogP):9.8
2.氢键供体数量:0
3.氢键受体数量:2
4.可旋转化学键数量:20
5.互变异构体数量:无
6.拓扑分子极性表面积26.3
7.重原子数量:24
8.表面电荷:0
9.复杂度:250
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
1.溶于大多数有机溶剂,难溶或微溶于甘油、乙二醇、甲醇和某些胺类。化学性质较稳定,不易水解。但在苛性碱存在下能水解。
镀锌铁桶包装。贮存于干燥阴凉处。远离火种和热源。运输时防晒、防潮等,系非危险品。
1.将250kg硬脂酸和86kg丁醇加入带搅拌并装有冷凝器和分水装置的酯化釜中,加热溶解,搅拌下再加入1.5kg98%的浓硫酸。继续加热至105~110℃,釜内物料达到沸腾,反应6~8h,逸出的丁醇、水等蒸汽经冷凝器冷凝成液体进入分水器,油层回流入釜,水层放出并计量。检查分出的水量判断酯化是否完成。待酯化反应达到终点后,将物料送入真空精馏塔,先脱水,再回收150℃/2666Pa前的馏分可得丁醇而循环使用。然后将釜液送入水洗槽,于50~60℃下进行水洗至中性,静置分去水层,再将有机层送入蒸馏装置,在真空下加热至100℃进一步除去水分,即得成品。
1.本品用作多种树脂加工时的内润滑剂,无毒,具有防水性和较好的热稳定性。主要用于聚氯乙烯透明软质和硬质挤塑、注塑、压延制品,用量0.5~1份。本品对改型氯乙烯醋酸乙烯共聚物、聚苯乙烯、丁腈橡胶等的加工性能也十分有效。还可用作织物的润滑剂、防水剂及润滑油的添加剂,化妆品的基料等。用作化学纤维、塑料和橡胶的增塑剂,多种树脂成型加工的脱模剂和润滑剂,金属的润滑剂,混凝土和织物的防水剂,鞋油光泽剂和化妆品等方面。
2.硬脂酸丁酯不仅是一种理想的化妆品原料,也是一种重要的化工原料,它可作为胶黏剂的配合剂、金属加工润滑剂、树脂添加剂、深层消泡剂、橡胶和聚烯烃树脂的增塑剂,又是混凝土防湿剂、上光剂的组成成分。对改进氯乙烯醋酸乙烯共聚物、聚苯乙烯、丁腈橡胶等的加工性能也十分有效。
3.用于口红制造。作为提高曙红酸等染料溶解性的助溶剂,以及美容化妆品的添加剂,还用作化纤、塑料、橡胶等软化剂,也用作润滑剂。
危险运输编码:暂无
危险品标志:刺激
安全标识:S26 S36
危险标识:R36/37/38
暂无
暂无
