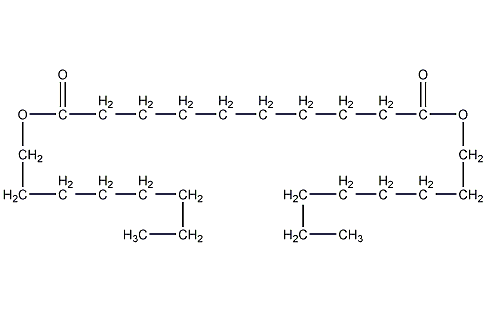

编号系统

CAS号：122-62-3

MDL号：MFCD00009497

EINECS号：204-558-8

RTECS号：VS1000000

BRN号：1806504

PubChem号：暂无

物性数据

1、性状：无色或微黄色油状液体

2、密度（g/mL ,25/4℃）：0.9119

3、折射率（25ºC）：1.4496

4、熔点（ºC）：18

5、沸点（ºC,100kPa）：377

6、沸点（ºC,0.53kPa）：248

7、沸点（ºC,0.13kPa）：212

8、凝固点（ºC）：-40

9、着火点（ºC）：57～263

10、黏度（mPa·s,20ºC）：19.9

11、蒸气压（kPa,240ºC）：666.6

12、溶解性：20℃时该品在水中的溶解度为0.02%，水在该品中的溶解度0.15%。溶于烃、醇、酮、酯、氯烃类，不溶于二元醇类。

13.  相对密度（20℃，4℃）：0.915

毒理学数据

1、急性毒性：大鼠经静脉注射LD50：900mg/kg；小鼠经口LD50：9500mg/kg

                          兔子经静脉注射LD50：540mg/kg；豚鼠经皮LD50：>10mL/kg

生态学数据

暂无

分子结构数据

1、   摩尔折射率：126.05

2、   摩尔体积（cm³/mol）：464.6

3、   等张比容（90.2K）：1116.0

4、   表面张力（dyne/cm）：33.2

5、   介电常数：

6、   偶极距（10^-24cm³）：

7、   极化率：49.97

计算化学数据

1.疏水参数计算参考值（XlogP）:9

2.氢键供体数量:0

3.氢键受体数量:4

4.可旋转化学键数量:23

5.互变异构体数量:无

6.拓扑分子极性表面积52.6

7.重原子数量:30

8.表面电荷:0

9.复杂度:370

10.同位素原子数量:0

11.确定原子立构中心数量:0

12.不确定原子立构中心数量:2

13.确定化学键立构中心数量:0

14.不确定化学键立构中心数量:0

15.共价键单元数量:1

性质与稳定性

不溶于水和二元醇类，溶于烃类、醇类、酮类、酯类、氯代烃类、醚等有机溶剂。与聚氯乙烯、硝酸纤维素、乙基纤维素等树脂和氯丁橡胶等橡胶的相容性好。可燃。较稳定。

贮存方法

铁桶或塑料桶包装。贮存于阴凉通风的库房中。远离火种和热源。

合成方法

1.癸二酸和辛醇（质量比1∶1.6）在硫酸（癸二酸和辛醇总质量的0.25%）的催化下进行酯化反应，先生成单辛酯，这步酯化较为容易。第二步生成双酯，较为困难。要控制较高的温度，约130～140℃，0.093MPa真空度下进行脱水，反应时间3～5h，才可获得高收率。粗酯用2%～5%的纯碱水溶液中和，然后在70～80℃下水洗，再于0.096～0.097MPa的真空度下脱醇，当粗酯闪点达到205℃时即为终点。粗酯经压滤即得成品。

精制方法：减压精馏法。

2.氧化亚锡催化法　在装有温度计、回流分水器、搅拌器的200mL四口烧瓶中，加入计量好的癸二酸、辛醇（过量15%）及0.05%的催化剂氧化亚锡，在氮气保护下，控制一定的反应温度（200～230℃）进行酯化反应，用分水器收集被辛醇带出的水，辛醇回流至反应瓶中继续参加反应。水放入一量筒中，当量筒中的水达一定量时，取样滴定其酸值，若小于0.2mgKOH/g时视为反应完成，否则继续反应直至合格。将反应液冷却至90℃，加碱水进行中和水洗，静置分层，放出碱水后，进行减压蒸馏除去物料中未反应的辛醇，最后加活性炭吸附过滤即得产品DOS。

用途

1.用途用作硝酸纤维素、聚氯乙烯树脂的耐寒增塑剂，且耐挥发性、光稳定性、电绝缘性、润透性能好。还可用作多种合成橡胶、乙基纤维素、聚甲基丙烯酸甲酯、聚苯乙烯、氯乙烯乙酸乙烯酯共聚物等的增塑剂。在航空工业上可作喷气发动机的润滑油和润滑脂。主要用于聚氯乙烯电缆料、薄膜、人造革等制品。也可用于制造润滑油、精密机械油溶剂和合成橡胶软化剂。

2.为典型的耐寒性增塑剂，适用于聚氯乙烯、氯乙烯醋酸乙烯共聚物、聚甲基丙烯酸甲酯、硝酸纤维素、乙基纤维素和合成橡胶等。其增塑效率高，挥发性低，既具有优良的耐寒性，又有较好的耐热性、耐光性和电绝缘性，而且加热时具有良好的润滑性，使制品外观、手感良好，特别适用于制作耐寒电线电缆料、人造革、薄膜及胶黏剂等。但该品迁移性较大，易被烃类抽出，耐水性也不太理想，常与邻苯二甲酸酯类并用。美国FDA许可DOS增塑的塑料薄膜用于食品包装材料。

安全信息

危险运输编码：暂无

危险品标志：暂无

安全标识：S24/25

危险标识：暂无

文献

暂无

备注

暂无
