物竞编号 | 01W4 |
---|---|

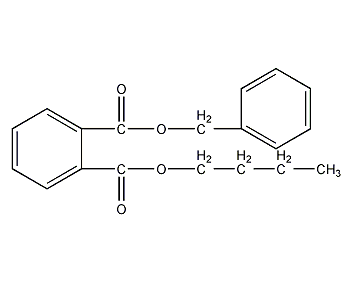

分子式 | C19H20O4 |
分子量 | 312.36 |
标签 |
邻苯二甲酸丁苄酯, 酞酸丁基苄酯, 增塑剂BBP, Butyl benzyl phthalate ester, Phthalic acid benzyl butyl ester, Plasticizer BBP, 增塑剂 |
CAS号:85-68-7
MDL号:MFCD00009440
EINECS号:201-622-7
RTECS号:TH9990000
BRN号:2062204
PubChem号:24862813
1. 性状:透明油状液体,易燃,具有微弱的臭味。
2. 密度(g/mL,25/4℃):1.113~1.121
3. 相对蒸汽密度(g/mL,空气=1):未确定
4. 熔点(ºC):-35
5. 沸点(ºC,常压):370
6. 沸点(ºC,5.2kPa):未确定
7. 折射率(25ºC):1.5360
8. 闪点(ºC):210
9. 黏度(mPa·s,20ºC):65
10. 自燃点或引燃温度(ºC):240
11. 蒸气压(kPa,25ºC):未确定
12. 饱和蒸气压(kPa,60ºC):未确定
13. 燃烧热(KJ/mol):未确定
14. 临界温度(ºC):未确定
15. 临界压力(KPa):未确定
16. 油水(辛醇/水)分配系数的对数值:未确定
17. 爆炸上限(%,V/V):未确定
18. 爆炸下限(%,V/V):未确定
暂无
暂无
1、 摩尔折射率:88.18
2、 摩尔体积(cm3/mol):275.4
3、 等张比容(90.2K):708.4
4、 表面张力(dyne/cm):43.7
5、 极化率(10-24cm3):34.95
1.疏水参数计算参考值(XlogP):无
2.氢键供体数量:0
3.氢键受体数量:4
4.可旋转化学键数量:9
5.互变异构体数量:无
6.拓扑分子极性表面积52.6
7.重原子数量:23
8.表面电荷:0
9.复杂度:374
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
与大多数树脂有良好的相容性,溶剂化作用强。
密封于4℃干燥避光保存。应储存在室内通风干燥处,防止水分侵入,保持容器密闭。本品易燃,应避免火源,不可与氧化剂或爆炸性物共储。
1、苯酐和丁醇按质量比1∶0.52的比例进行酯化,首先生成邻苯二甲酸单丁酯。然后滴加30%的纯碱,重量大约与苯酐质量相等,再加入与苯酐质量相等的氯化苄进行缩合反应。缩合反应结束后,加水洗涤,粗酯用水蒸气蒸馏,再进一步真空蒸馏,即得成品。
2、由苯酐和丁醇按质量比1∶0.52的比例经酯化得邻苯二甲酸单丁酯,然后在碳酸钠存在下与氯化苄进行第二次酯化,经碱液中和、水洗后进行减压蒸馏而得。
3、在装有电动搅拌、温度计、回流冷凝管的250mL三口烧瓶中,按1∶1.05的摩尔比加入邻苯二甲酸酐和正丁醇,在(110±2)℃下搅拌2h,再冷却至60~80℃,缓慢滴加30%的NaOH水溶液中和至pH=7~8,加入适量相转移催化剂,再升温至110℃,以邻苯二甲酸酐计,滴入1.05mol比的氯化钾,搅拌3h,然后用5%NaCO3溶液洗涤,分去水层,用水洗涤油层;之后油层(粗酯)用水蒸气蒸馏,蒸出醇等低沸物,再减压蒸馏,收集220~222℃/660Pa的馏分,得到白色透明的油状液体即邻苯二甲酸丁苄酯。
1.主要用作增塑剂。具有很强的溶解能力,与聚氯乙烯树脂、乙酸乙烯树脂、聚苯乙烯、硝酸纤维素的互溶性较好,具有良好的耐污染性,塑化速度快,填充剂容量大,耐水和耐油抽出。可作主增塑剂使用。常与其他增塑剂配合,用于含大量填充剂的塑料地板、装饰材料、瓦楞板等。该品用于制造薄膜、板材和管材,可获得具有优良透明性和光滑表面的制品,还用于压延法制泡沫人造革。
2.用作耐水性、耐热、耐油抽出性的增塑剂。与大多数橡胶和树脂相容性良好,溶剂化作用强,且具有耐热、耐光性好,挥发性低,耐污染,塑化速度快,对水和油的抽出性小,填充容量大和制品耐磨性好等特点,但耐塞性较差。可作为聚氯乙烯、氯乙烯共聚物、纤维素树脂、天然及合成橡胶的增塑剂,用于制造地板、瓦楞板、板材、管材等高填充塑料制品。也可与其他增塑剂并用,用于制造人造革、薄膜,可获得优良的透明性及光滑的表面。还适用于后发泡的压延制品,可避免发泡剂过早分解。
危险运输编码:UN 3082 9/PG 3
危险品标志:有毒 危害环境
安全标识:S45 S53 S60 S61
危险标识:R61 R62 R50/53
暂无
暂无
本公司还生产有以下食品添加剂产品,欢迎咨询哟!
本公司常年生产销售各种食品添加剂厂家,源头生产厂家直销!...
...
...
...
...
...
...
...
