2.5 PET与二元醇非均相质量比对醇解率和BHET成品率的危害

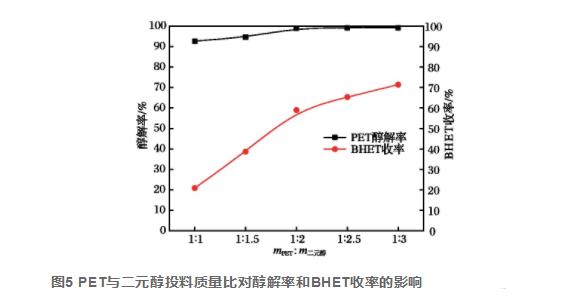

由图5得知，在选定的PET与二元醇质量比范畴内，PET的醇解率都到达了90%之上，当mPET∶m二元醇为1∶2时，PET的醇聚率贴近100%,BHET成品率为60%；再次增加二元醇加料比，BHET的成品率再次扩大，做到75%。这是由于伴随着二元醇的占比扩大，与PET的了解更充足，醇解反应速率加速，反映水平更为完全，BHET产出率也随着扩大，因此 mPET:m二元醇在1∶2～1∶3范畴较为适合。

2.6 EG/DEG醇解物质表现

2.6.1 热特性

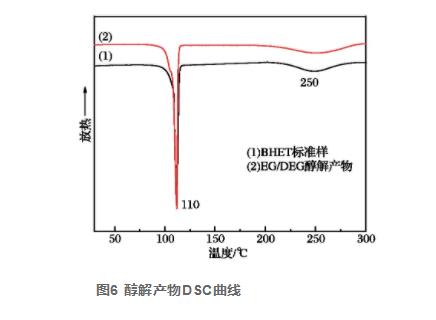

图6为醇解物质的DSC曲线图，在其中曲线图(1)为选购的BHET规范试品，曲线图(2)为EG/DEG与PET的醇解物质。由图6由此可见，两试品曲线图均在110℃上有锐利的吸热反应峰，在250℃上下有广阔的吸热反应峰。依据PINGALE的毕业论文报导,110℃处为BHET的熔化吸热反应峰，而在250℃处则是提温历程中BHET产生加聚反应所造成的EG蒸发吸热，进而建立了熔域开阔的吸热反应峰。

图7为基本PET、BHET规范样及EG/DEG醇解物质的热重分析曲线图。由图7由此可见曲线图(2)、曲线图(3)基本一致，均有两个无重力环节：无重力环节Ⅰ产生在200～350℃，品质损率为30%，是由于BHET在加热历程中会产生加聚反应，脱来到小分子水EG，转化成了低聚物；无重力环节Ⅱ产生在380～450℃，品质损率约为60%，主要是因为以上缩聚反应物质产生热溶解。

2.6.2 红外线剖析

图8为BHET和EG/DEG醇解物质的FTIR谱图。在其中3 446、1 134 cm-1处产生的强消化吸收峰各自相匹配O—H和C—O的升缩震动，说明甲基构造的存有；2 963、2 884和1 450 cm-1处产生的消化吸收峰各自相匹配甲基中C—H的升缩震动和弯折震动，说明甲基—CH2—构造的存有；1 715和1 134 cm-1处产生的强消化吸收峰各自相匹配CO和C—O的升缩震动，说明了酯基的存有；1 503 cm-1、1 450 cm-1、1 378和727 cm-1处产生的消化吸收峰各自相匹配芳环中CC的升缩震动和苯环的平行面弯折震动，874 cm-1处产生的消化吸收峰为苯环中C—H键外弯折造成，说明苯环结构的存有。BHET与EG/DEG醇解物质的FTIR谱图基本上类似，所不一样的是EG/DEG醇解物质在3 307 cm-1带有因醛基危害的甲基构造，推断可能是醇解物质中残余了少许的BHDET和BHDT。

2.6.3 核磁共振表现

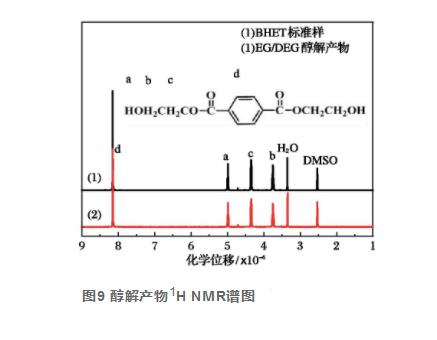

图9为BHET和EG/DEG醇解物质的磁共振氢谱图，在其中2.53×10-6处为DMSO的有机溶剂峰，3.35×10-6处为试品中H2O造成的峰。由图9得知，EG/DEG醇解物质仅有4种不一样的氢原子，其化学位移各自为3.76×10-6、4.35×10-6、4.99×10-6、8.15×10-6，对峰总面积开展積分，a、b、c、d这4种氢原子总数之比1∶2∶2∶2，与BHET化学结构一致。图9中未发觉BHDET和BHDT的氢峰，这主要是因为磁共振氢谱没法定量分析检测成分非常低的成份，因而能够表明经纯化分离出来后的醇解物质中，BH-DET和BHDT成分较低。

3 总结

以工业生产PET废块、废丝为原材料，EG和DEG为协同醇解剂，Zn(Ac)2为金属催化剂，在自然压情况下开展醇解反映，当mPET∶m二元醇为1∶2～1∶3、DEG摩尔质量成绩为10%、金属催化剂质量浓度为0.1%、反映溫度为200℃、反应速度为1～1.5 h时，PET醇解率做到100%,BHET成品率做到75%。此标准比直接用EG醇解常用脱硫剂的量少一半，反应速度减少0.5～1 h，对废PET的迅速高效率醇解具备积极意义。将醇解物质开展分离出来结晶体纯化后，对其开展DSC、TG、FTIR、1H NMR等剖析，得到纯化后的醇解物质为BHET。
