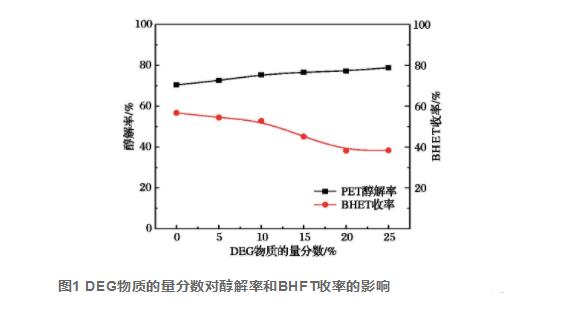

从图1由此可见:伴随着DEG摩尔质量成绩从0提升至25%,醇解率由70%扩大至80%,表明在相同条件下扩大DEG成分能加速醇解速度;BHET产出率则从55%降到40%。这是由于伴随着DEG与PET反映的开展,除开转化成BHET外,还产生了:
这二种物质不可以根据以上纯化分离出来方法结晶体进行析出。当DEG摩尔质量成绩达10%时,PET的醇解率做到76.5%,比无DEG时醇解率提升 了6.5个点。充分考虑事后再造共聚脂生成时对DEG成分的规定,因而DEG的增加占比以10%上下为宜。
自然压下EG的熔点为196℃,本实验中因为加入了DEG能提升 醇解剂的熔点,使反映溫度在自然压下会做到205℃上下,因此在170~205℃范畴对PET醇解反映开展实验。由图2得知,伴随着气温的上升,PET醇解率从32%扩大至85%,BHET成品率从22%扩大至66%。这主要是因为较高的气温能够 加速分子热运动,使醇解速度变快。在反映溫度做到200℃后,醇解率和BHET成品率保持稳定,各自做到83%和65%。
如图所示3所显示,在金属催化剂质量浓度小于0.1%时,伴随着金属催化剂加上量提升,醇解反映水平加速,BHET成品率也迅速提升 ;当金属催化剂质量浓度高过0.1%后,醇解化学反应速率和BHET成品率保持稳定。在其中金属催化剂质量浓度在0.1%时,PET醇解率做到82%,BHET成品率也做到62%。在同样状况下独立用EG醇解,金属催化剂质量浓度一般为0.2%,由此可见DEG的出现也有助于降低脱硫剂的使用量。
由图4得知:在反应速度小于1 h时,醇解率和BHET成品率随時间增加而迅速提升,以后增长速度迟缓。反应速度为1 h时,PET醇解率贴近100%,BHET成品率为66%;到2 h时,BHET成品率为72%。尽管随反应速度的增加,BHET的成品率有所增加,但太长的反应速度既提升耗能又易使EG脱干醚化生成DEG,使再造反映中DEG成分不易控制,故醇解的反应速度应调节在1~1.5 h,比直接用EG醇解可减少0.5~1 h的時间。
