二、結果与剖析

1、不一样型号规格、不一样含量的羧甲基纤维素水合液疑胶硬度的转变

配备1%、2%和3%三种不一样含量的羧甲基纤维素用冷水热水融解法制取水合液,随后90℃加温60min产生热疑胶,各自测量每组疑胶抗压强度和疑胶析水率。如图2所显示,伴随着浓度值上升,羧甲基纤维素水合液黏度持续上升；不一样的产品规格根据调节浓度值能够 实现同样的黏度,如2%的A4C和1�M；可是在人们具体运用中,或是要充分考虑费用要素,挑选适宜的型号规格尤为重要。

如图所示3所显示,伴随着浓度值上升,羧甲基纤维素疑胶抗压强度持续上升；不一样的产品规格根据调节浓度值能够 实现较为靠近的疑胶抗压强度值,如2%的A4C和1�M；可是在具体运用中,或是要充分考虑费用要素,挑选适宜的型号规格尤为重要。同样浓度值的A4M疑胶抗压强度显著高过A4C,因而在终端设备运用的环节中,对商品质构规定高,必须提高强度的情形下提议挑选低粘度的型号规格A4M。

2、不一样型号规格、不一样浓度值羧甲基纤维素水合液疑胶析水率的转变

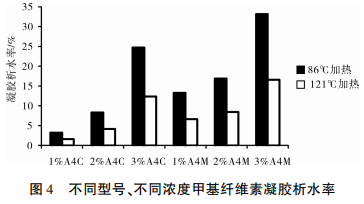

如图4所显示,在指定的加温情况下,同样浓度值的羧甲基纤维素产生疑胶后,低粘度的A4M比高粘度的A4C进行析出水份大量,析水率高些；在指定的加温情况下,同样规格的羧甲基纤维素浓度值越高,析水率越高。

3、加温溫度对羧甲基纤维素疑胶硬度的危害

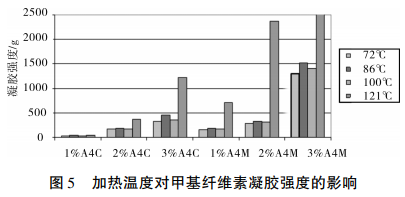

羧甲基纤维素与众不同的热疑胶特性,决策了其疑胶硬度的大小与加温溫度是息息相关的。根据检测不一样加温溫度下羧甲基纤维素水合液的疑胶抗压强度转变如图所示5所显示,我们可以看到除开加温溫度为100℃以外,羧甲基纤维素疑胶抗压强度伴随着加温环境温度的持续上升而提升,不一样型号规格、不一样水合液浓度值均产生那样的规律性,加温溫度为100℃时,很有可能因为工作压力的缘故,危害了羧甲基纤维素分子结构中间的化学效用,疑胶抗压强度反倒呈下降趋势,可是降低力度不显著。

4、不一样型号规格羧甲基纤维素疑胶可逆性化效率的转变

根据试验大家发觉,羧甲基纤维素虽然和可获得然一样,也是热疑胶的一种,可是它产生的疑胶是不可逆转的热疑胶,换句话说当环境温度增高时,羧甲基纤维素会产生热疑胶,可是当环境温度降低至其原始疑胶溫度下列时,所建立的疑胶便再次回应为水合液情况。实验选择不一样黏度的羧甲基纤维素试品(亚什兰A4C、A4M、A40M和MX),要充分发挥羧甲基纤维素的最好作用,务必开展2个关键因素。
第一步是把食品胶粉末状适度的分散化。方式涉及将其与其余的干原材料冷拌或将其拌和入液体媒介中(如开水、油、高葡萄糖玉米粉糖桨等)。

第二步是需要把羧甲基纤维素彻底水合拼融解。下边是几类最常见的分散化和水合方式,不管采用哪种方式,都需要防止在混合时渗入太多气体,比如将搅拌器头部位贴近气体和水的边界条件,便会发生这样的状况。

冷拌预混法是将羧甲基纤维素渗入食品类中的最常见方式。在添加水以前,最先将羧甲基纤维素与其余的干成分混和,比如小麦面粉、木薯淀粉、食用盐、白糖或香辛料。历经冷拌后,羧甲基纤维素的颗粒物彼此之间分离出来,因而在添加水时,各颗粒物可以均衡的被水侵润。先干拌随后才放水的益处是可防止食品胶颗粒物在刚和水触碰时彼此之间粘接在一起。干粉末状成分与羧甲基纤维素的混和比率为7:1。在把混和干原材料添加水里的一起完成拌和,羧甲基纤维素得到合理的融解。要使食品类胶体溶液迅速水合,务必应用冷水或凉水融解,理想化温度是13℃下列；不断的拌和,直到羧甲基纤维素彻底水合才行,约需10～20min。

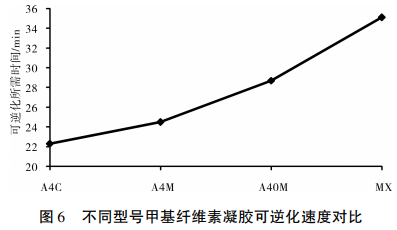

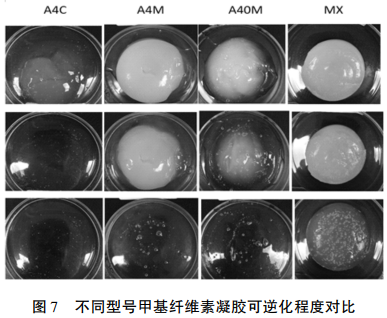

冷水热水融解法是运用羧甲基纤维素不是溶解沸水的特性,将其粉末状添加少许的开水(大概是总水流量的1/3)中拌和,另羧甲基纤维素颗粒物在水中分散化,但未产生水合作用。用以分散化羧甲基纤维素的温度应在65℃之上。在适度分散化后,将剩下的水(凉水)和其他成分一起添加,并再次拌和。伴随着气温降低,羧甲基纤维素将产生水合作用,并充分发挥作用。各自制取2%的羧甲基纤维素水合液,90℃加温60min后,从产生疑胶后開始记时,至疑胶彻底回应为水合液情况时记时完毕,各自纪录每组時间如图所示6、图7所显示,产生疑胶后各自室内温度制冷5、25、60min后,不一样羧甲基纤维素型号规格其疑胶可逆性化速率不一样,伴随着水合液黏度的持续上升,疑胶可逆性化速率变慢,所需的时间越长,因而我们要依据具体运用必须来挑选适宜的羧甲基纤维素型号规格和黏度。

5、不一样类型木薯淀粉与羧甲基纤维素的协作性

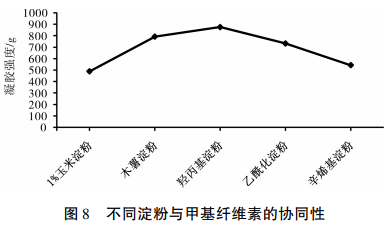

冷水热水融解法是运用羧甲基纤维素不是溶解沸水的特性,将其粉末状添加少许的开水(大概是总水流量的1/3)中拌和,另羧甲基纤维素颗粒物在水中分散化,但未产生水合作用。用以分散化羧甲基纤维素的温度应在65℃之上。在适度分散化后,将剩下的水(凉水)和其他成分一起添加,并再次拌和。伴随着气温降低,羧甲基纤维素将产生水合作用,并充分发挥作用。用冷水热水融解法制取羧甲基纤维素水合液,浓度值设置为2%,各自添加2%的玉米粉、木薯淀粉、羟丙基木薯淀粉磷酸酯、乙酰化二木薯淀粉磷酸酯、辛烯基琥珀酸木薯淀粉酯,在其中水均分成两一部分,1/2用以制取羧甲基纤维素水合液,1/2采用开水,用以糊化木薯淀粉。将羧甲基纤维素水合液和淀粉溶液混和匀称后,90℃加温60min产生疑胶,各自测量每组疑胶抗压强度发觉,羟丙基木薯淀粉和羧甲基纤维素协作性最好是,次之是木薯淀粉(见图8)。剖析缘故也许和羧甲基纤维素与各种木薯淀粉的协作原理一样,其碳键构造成份越繁杂,成分越高,和羧甲基纤维素的融合就越高,相反也是。
