近些年，可降解非晶和金纳米颗粒的配制和运用导致了大家很多的科研兴趣爱好。木薯淀粉做为一种经典的翠绿色可降解天然高分子，是制取非晶和金纳米颗粒的满意挑选。现阶段制取办法具体有酸水解反应和酶打法，可是酸水解反应对自然环境有一定不良影响。Majian等"醇沉烧开的玉米淀粉，获得50~100nm的纳米技术木薯淀粉颗粒物；Kim等根据正丁醇和酶水解反应的融合的方式 ，获得的是10~20nm的颗粒；可是如今愈来愈多专家学者为了更好地防止应用化学药品，选用普鲁兰酶酶解的方式 。普鲁兰酶又被称为支链淀粉6-聚糖核糖核苷酸，能够裂化a-聚糖含糖量，是一种普遍出现的酶。Shi等将糯玉米木薯淀粉经酶解后，在常温下干躁，在45C下干躁12h，制取抗性淀粉，但粒度约为0.8~2.0μm。研究发现，发枝股票短线性聚糖在较低温度下根据低温干燥非常容易产生纳米技术木薯淀粉颗粒物引。现阶段根据酶解和加工硬化制取纳米技术木薯淀粉颗粒物的科学研究日渐深人，但重结晶自组装体制的分析还较少。

创作者以碳键质量浓度99%的木薯淀粉为原材料，历经糊化断掉其结晶体区的共价键，开启分子结构中双螺旋结构，分子式从井然有序情况越来越混乱。普鲁兰酶对支链淀粉的a-1，6糖苷键专一水解反应进而实现脱支，造成大量比较均的短直聚糖链，进而便于脆化重结晶。选用分离出来重结晶木薯淀粉溶液的上玉秀沉积，以SEM、FTIR和XRD等方式方法科学研究不一样环境温度不一样一部分所获取的木薯淀粉结晶的状态和有机化学特性，开展各个方面表现和综合分析，进一步掌握支链淀粉脱支后在溶液自组装全过程。

1原材料与方式

1.1原材料

支链淀粉(来源于果蜡苞米)：英国C&MBiolabs企业商品；普鲁兰酶(1000ASPU/mL)：荷兰Danisco企业商品；别的实验试剂均为分析纯。

1.2仪器设备与机器设备

水浴恒温振荡器、数显式恒温水浴锅：天津欧诺仪表设备有限责任公司商品；立柱式灭菌设备：上海市华线区用反物质仪器设备有限责任公司商品；台式离心机：北京市白洋医疗机械有限责任公司商品；糖量计：上海市米青科实业公司有限责任公司商品；低温干燥仪：赛默飞世尔事尔高新科技有限责任公司商品；BT–9300H激光器粒度遍布仪：丹东市百特仪器设备有限责任公司商品；X射线衍射仪(XRD)：日本.安捷伦仪器企业商品；丹东市顺通仪器设备有限责任公司；傅里叶变换光谱分析仪(FTIR)：法国布鲁克光谱分析仪企业商品；SU-1510扫描式透射电镜：日本日立企业商品；Q–50热重分析仪：沃特斯我国有限责任公司商品。

1.3实验方式

1.3.1试品制取

试品制取在Sun4等基本上改善。称量2.5g支链淀粉，加微信好友25g纯净水，先将木薯淀粉开水烧开30min再通过高溫压力锅解决30~40min使其彻底糊化，将糊化液置放恒温水浴锅控温至58C，加微信好友咨鲁兰雨80OuL(参考文峨造，一样试验标准下此加上量时脱支实际效果佳)，在58℃恒水浴摇床进行12h脱支全过程。脱支进行后再将反映液对于髙压蒸汽灭菌锅中灭酶30-~40min，各自放置4.25(常温下〕30，40℃的恒温培养箱中重结品48h。结品进行后，离心分离机，最先当心用塑料吸管获得上清放置干冻培养皿中，防止掺人沉斑；沉积再用纯净水清理3~4次，一样移人干冻培养皿中。预冻12~24h后经低温干燥获得重结品后上玉秀沉积的干冻粉末试品预留。

1.3.2高败液相色谱仪分祈重结晶前后左右发酵液分子结构遍布

各自取脱支进行后和重结品进行后的发酵液用以HPLC测量重结品前后左右发酵液诞粉分子结构遍布。色谐柱为TSK-GEL-SW疑胶柱，探测器为示差折光率检验游。

1.3.3重结昌上清液可溶性糖参于重结品絮a速度

在脱支木薯淀粉落液于4.25(常温下）30.40℃的恒温培养箱中重结晶的环节中，每过12h取试品液ⅠmL，10000r/min离心式10min，用糖量计精确测量上清中可溶性糖的成分，每一个時间一点测3次求平均值，共精确测量5个时间点。

1.3.4重结品沉积的粒度遍布

加入适量沉积干冻物溶解蔟馏水里，超音波震薪30min后用以粒度分析检测。加上水溶液于激光器粒度遍布仪中，迟缓滴入调节质量浓度为12%后逐渐测量，经计算机技术解决获得粒度遍布数据信息。

1.3.5重结品上玉秀沉积的形状观查

选用扫擂透射电镜开展试品形状观查。用棉棒轻轻地蘸取每个试品匀称且薄薄地擦抹在环形拖盘上的导电胶丧表面，喷透表层的镀膜，放置电子器件显徼镜下观查。采用不一样变大倍率开展观查照相

1.3.6FTIR剖析重结品上玉秀沉积物理学结拊

取试品Ⅰmg铺人适当溴化钾充足碾磨压片糖果。光诺范E4000~400cm'，屏幕分辨率为4cm，扫插频次：16。用OMNIC手机软件对所得的图诺开展博里叶去卷积解决剖析。

1.3.7X射线射XRD分折重结品上玉秀沉积的结品构造

加入适量试品放置扫描仪园盘凹形槽中，刮平夯实被测。测量标准：衍射角(20}范畴，扫描仪区域为5-35°，扫描仪速率为1.2"/min，检验步宽0.02°，孔管30KV，管流20mA。所得的数据信息用Jade6.0开展解析解决。参考参考文献中方式测算结品度.

1.3.8重结品上玉秀沉积的染剖析

称量不一样试品均3mg上下装进热重天平秤篮中，通入90mLmin总流量的高纯氮气吹扫，从恒温逐渐，以10C/min的加热速率升到60O℃，获得求微分热重曲线图。

2結果与剖析

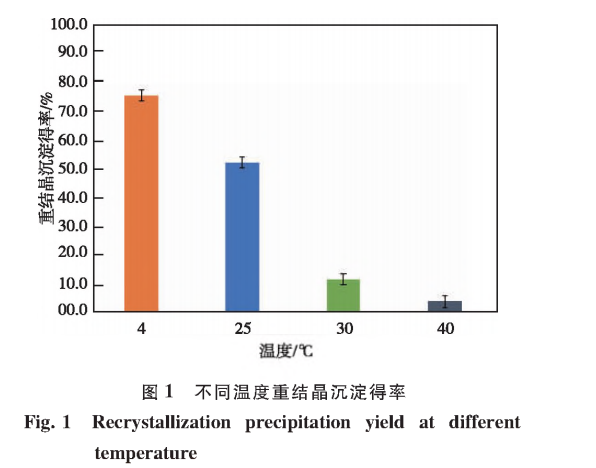

2.1溫度对重结品沉积提取率的危害

结晶沉积的提取率是考量木薯淀粉分子结构重结品难度系数的程度的具体技术指标之一。溫度是危害木薯淀粉自组装全过程的主要要素，由于木薯淀粉分子结构重新排列全过程涉及到了品核转化成品核提高和极致分子结构3个全过程，溫度危害木薯淀粉分子结构的健身运动，进面危害到木薯淀粉分子结构品核的产生，及其品核的增速和提高全过程中分子结构的重新排列方法。图Ⅰ中可显著见到伴随着结晶体蠢度的上升会难斜板沉淀池，且得率也越低，40℃下仅有不上10%的提取率，这也许因为在较高溫度下木薯淀粉分子热运动比较强烈，分子结构重新排列必须更好的动能来进行，最后减少斑粉的结晶体率，乃至当上升到一定溫度基本上不容易斜板沉淀池造成重结品体.
